Labyrinthdichtung Hausanschluss-Set

Labyrinthdichtung

Die Labyrinthdichtung wird zur Abdichtung von Rohreinführungen in Mauerwerk bei nichtdrückendem Wasser verwendet.

Es besteht die Möglichkeit die Labyrinthdichtung sowohl in Mauerdurchbrüchen als auch in Kernlochbohrungen einzusetzen. Bei Hauseinführungen sind die FibreFLEX/CaldoPEXRohre generell gerade einzuführen. Ist dies nicht möglich, so sollte die Krümmung im Bereich der Hauseinführung das 2,5-fache des in Tabelle 49 angegebenen Mindestbiegeradius der FibreFLEX/ CaldoPEX-Rohre nicht unterschreiten, um Rohrspannungen im Bereich der Mauerdurchführung zu vermeiden. Bei zu engen Platzverhältnissen besteht die Möglichkeit auf vorgefertigte ENERPIPE-Hauseinführungsbögen oder auf CaldoCLICK L-Muffen zurückzugreifen.

KERNLOCHBOHRUNG

Damit bei Kernlochbohrungen eine fachgerechte Hinterfüllung mit handelsüblichem Quellmörtel durchgeführt werden kann, muss ein Abstand von ca. 80 mm zwischen Rohraußenmantel und Wandung der Kernlochbohrung eingehalten werden. Der sich aus dieser Forderung ergebende Durchmesser für die Kernlochbohrung ist in Tabelle 53 dargestellt. Des Weiteren ist darauf zu achten, dass der Abstand zwischen 2 Kernbohrungen mindestens 30 mm beträgt.





Montage

Im Einzelnen sind bei der Wanddurchführung des FibreFLEX/CaldoPEX-Rohres folgende Arbeitsschritte notwendig:

  • Ablängen des Rohres, so dass noch ein geHauseinführung nügender Überstand im Gebäude für die weiterführende Installation vorhanden ist.
  • Das Rohr im Bereich der Wanddurchführung reinigen.
  • Am Rohrende die Labyrinthdichtung mit der abgestuften Seite voran schräg auf das Rohrende ansetzen und die Labyrinthdichtung über das Rohrende auf das Rohr ziehen.
  • Nun die Labyrinthdichtung ohne Verkanten gleichmäßig über das Rohr schieben.
  • Die Labyrinthdichtung sitzt richtig, wenn sie senkrecht zur Rohrachse steht.
  • Nach Positionierung der Labyrinthdichtung wird das Rohr durch die Wanddurchführung geschoben. Dabei beachten, dass der horizontale Abstand der Labyrinthdichtung zur Außenseite der Mauer ca. 80 mm betragen soll.
  • Rohrleitung in der Wanddurchführung lagemäßig fixieren.
  • Danach die Rohrdurchführung abdichten, durch eine allseitige Hinterfüllung mit einem handelsüblichen Quellmörtel.
  • Auf der Außenwandfläche im Bereich des Mauerdurchbruchs bzw. der Kernlochbohrung zur zusätzlichen Abdichtung eine Dickbeschichtung aufbringen.

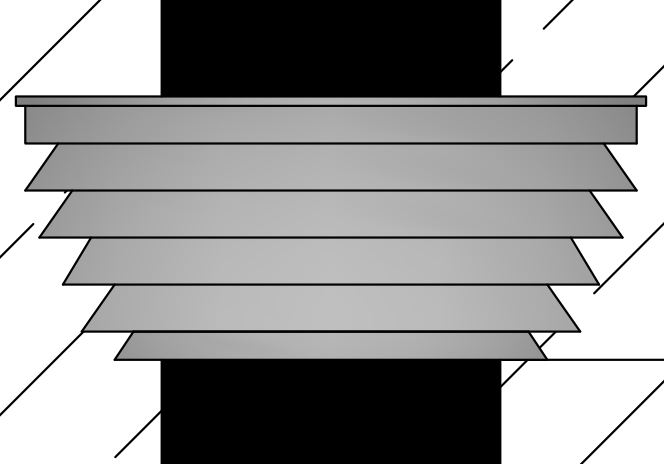

MONTAGE DER LABYRINTHDICHTUNG

Die Labyrinthdichtung wird entsprechend der Abb.: 39 auf das FibreFLEX/CaldoPEX-Rohr angebracht. Dabei zeigt die glatte Seite des Dichtringes zum Gebäudeinneren und die schräge, abgestufte Seite zur Außenseite der Mauer. Der Abstand der Labyrinthdichtung zur Außenseite der Mauer soll ca. 80 mm betragen. Das Verfüllen des Zwischenraumes erfolgt mit handelsüblichem Quellmörtel.
