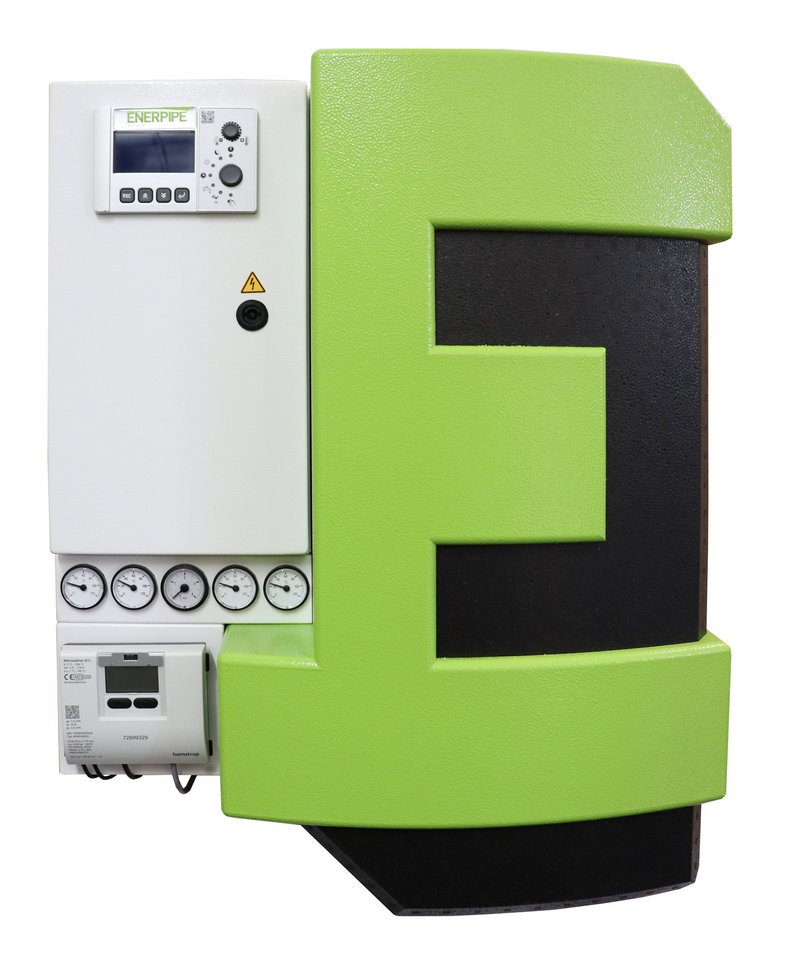

Übergabestation Typ 15-40

Ihre Vorteile auf einen Blick

Kompaktes Design
Optimierte Wärmeübertragung für hohe Grädigkeit
Integrierter Schaltschrank für elektronischen Regler und Klemmplatinen
An den Regler lassen sich Heizkreise und Warmwasserbereitung anschließen
Erweiterbar mit einem Verteiler für weitere Heizkreise
Stichmaß 200 mm für Standard-Heizkreismodule bis DN 50
Konstruktion wandhängend oder auf Rahmen
Exakte Verbrauchserfassung durch integrierten Wärmezähler (optional)
Vielzahl von Anschlussvarianten
Anschlussfertig geliefert
Schnelle Montage
Nach GEG wärmegedämmt

Für Leistungen zwischen 15 und 40 kW. Im Einsatz, wenn im Haus kein Platz für einen Pufferspeicher vorhanden ist

Die Übergabestation ist das Bindeglied zwischen der Fern- oder Nahwärmeleitung und der Hausanlage. Sie funktionieren nach dem Prinzip der indirekten Wärmeübertragung (Plattenwärmetauscher). Übergabestationen werden auf Kundenwunsch als hydraulisch und elektrisch anschlussfertige Anlagen geliefert. Sie ersetzt den Gas- bzw. Heizölkessel. Die Übergabestation kann auch mit der bestehenden Anlage kombiniert werden. Durch den Plattenwärmetauscher der Station ist die Hausanlage vom Wärmenetz getrennt. Alle Rohranschlüsse befinden sich oben und unten an der Station. Der Anschluss an die Heizungsanlage kann ohne weiteren Aufwand erfolgen.

Falls kein Platz vorhanden ist, oder aufgrund anderer Gegebenheiten kein Nahwärme-Pufferspeichersystem verbaut werden kann, ist die Installation einer Übergabestation möglich. Es muss darauf geachtet werden, dass die Rohrdimensionierung (des Wärmenetzes für die nur mit einer Übergabestation ausgerüsteten Gebäude) größer ausfallen kann.

Für Leistungen von 60-80 kW eignet sich die Übergabestation Typ 60-80.

Für größere Leistungen ab 100 kW eignet sich die Übergabestation Typ 100-5000.

Wenn genügend Platz vorhanden ist, empfehlen wir statt einer einfachen Wärmeübergabestation, einen Nahwärme-Pufferspeicher anzuschließen.

Die Wärmeübergabestation ist ein Gerät mit hydraulischer Entkopplung zur Nahwärmeversorgung von Gebäuden. Die Komponenten sind in einem Gehäuse mit Stabilisatoren und einer aufgesetzten Wärmedämmhaube bei gleichzeitiger Wärmedämmung nach GEG selbsttragend verbaut. Inkl. Volumenstromregler, Stellantrieb, Wandmontageset, Außen-und Speicherfühler, Heizungsregler EPC mit einem Heizkreis und einer Brauchwasserbereitung (erweiterbar auf bis zu 4 HzK).

Die Übergabestation Typ 40 ist Teil des ÜP Nahwärme-Pufferspeichers. So sind höhere Leistungen realisierbar.

Maximale Wärmedämmung

Rohrleitungen und Komponenten sind in einem Gehäuse aus EPP-Schaum (expandiertes geschlossenzelliges Polypropylen) untergebracht, das durch geringes Gewicht, hohe Temperaturbeständigkeit und sehr gutes Wärmedämmverhalten überzeugt. Durch die Einbettung der Verrohrung im EPP-Formteil werden die Wärmeverluste minimiert. Die Bauweise entspricht der Vorschrift nach dem aktuellen GEG (Gebäudeenergiegesetz).

Kompakte Bauweise

Wärmedämmung, Komponentenfixierung und Wandhalterung verschmelzen zu einer Einheit. Die Anlagen sind äußerst kompakt und leicht, mechanisch stabil und bestechen durch einfaches Handling. Alle Komponenten sind nach Abnahme des vorderen Gehäuseteils frei zugänglich.

Individualisierbar

In unserer Übergabestation können auch Regler und Komponenten anderer Hersteller werksseitig integriert werden.

Nah- und Fernwärmeanschluss Primärseite:

Schmutzfänger mit integriertem Kugelhahn: spülen, ohne Sieb herauszunehmen
Volumenstromregler mit Stellantrieb (elektrisch, ohne Notstellfunktion)
Passstück für Wärmemengenzähler
Die von Herstellern vorgeschriebenen Ein- und Auslaufstrecken für konforme Messungen des Wärmemengenzählers werden eingehalten.
2 Thermometer

Heizung Gebäude:

Edelstahlplattenwärmetauscher
Vorlauftemperaturfühler
Sicherheitsventil 3 bar
Schmutzfänger
2 Thermometer
Druckmanometer

Regelung Gebäude

Heizungsregler (ein Heizkreis und Brauchwasserbereitung)
Einfacher Anschluss an Datennetze durch Gummidurchführung im Schaltschrank für Patchkabel (RJ45)
Modular erweiterbar
Ausgang für Primärventil
Ausgang für einen Heizkreis
Ausgang für Boiler 1, Boiler 2 (Zirkulationskreis)
Individuelle außen- und raumtemperaturabhängige Regelung
Außentemperaturfühler
Schaltschrank mit Platzreserve
Alternative Regler möglich

Erweiterungsmodule

Durch den Einsatz von Erweiterungsmodulen können u.a. gemischte Heizkreis-Pumpengruppen angesteuert werden, so dass die jeweiligen Heizkreise (Radiatoren, Flächenheizung, usw.) mit der gewünschten Temperatur versorgt werden.

Anschlussbeispiel:
