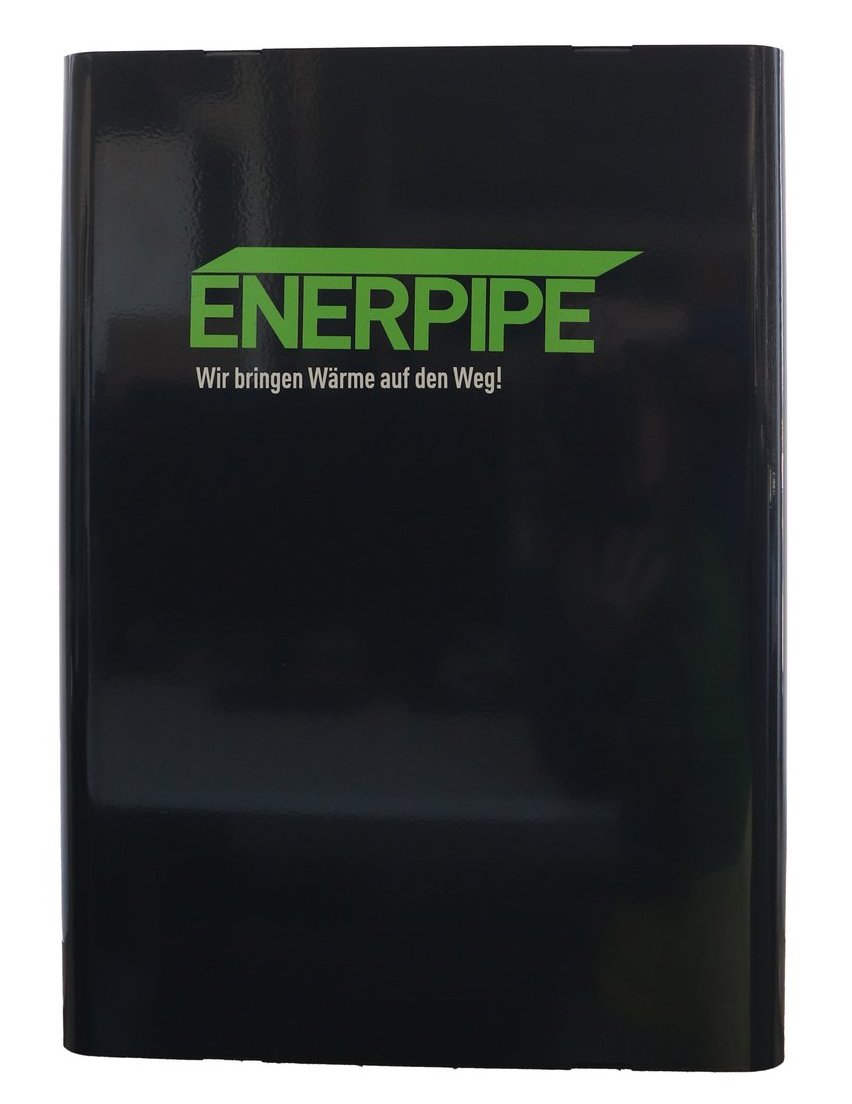

Frischwasserstation 30/35/40 l
Ihre Vorteile auf einen Blick
- Gewährleistung einer maximal effektiven Wärmeübertragung
- Sehr niedrige Rücklauftemperaturen in den Pufferspeicher
- Eignung auch in Niedertemperatur-Wärmenetzen
- Geringe Verkalkungsneigung durch Reduktion der Wärmetauscher-Eintrittstemperatur
- Schnelle und exakte Einstellung der Soll-Warmwassertemperatur ohne Überschwingen
- Maximale Montage- und Wartungsfreundlichkeit
- Hohe Druckbeständigkeit (Nenndruck PN10)
Eine Kombination der Frischwasserstation mit dem ENERPIPE Nahwärmespeicher garantiert permanent frisches Trinkwarmwasser.
Die ENERPIPE Frischwasserstation ist für die Erwärmung von Trinkwasser in Kombination mit einem Pufferspeicher vorgesehen. Sie wird in unmittelbarer Nähe des Pufferspeichers an die Wand oder bei speziellen Systemlösungen direkt an den Pufferspeicher montiert. Die Frischwasserstation wurde dabei so entwickelt, dass diese auch den speziellen Anforderungen eines Niedertemperaturnetzes gerecht wird. Ein hocheffizienter, kupferverlöteter Edelstahlplattenwärmetauscher, gefertigt aus 1.4401 mit angepasster thermischer Länge in U-Ausführung, gewährleistet eine effektive Wärmeübertragung. Durch einen zusätzlichen Bypass-Stutzen, welcher eine Beimischung aus der Mittelzone des Edelstahlplattenwärmetauschers ermöglicht, wird die Effizienz der Frischwasserstation zusätzlich erhöht. Durch die Frischwasserstation wird die Warmwassermenge im Trinkwassersystem gegenüber einer Warmwasserspeicher-Lösung minimiert, das Warmwasser im Durchflussprinzip erzeugt und eine Trinkwarmwasserbereitung nach dem Stand der Technik gewährleistet. Mit dieser Konzeption gewährleistet ENERPIPE die Einhaltung der aktuellen Trinkwasserverordnung.

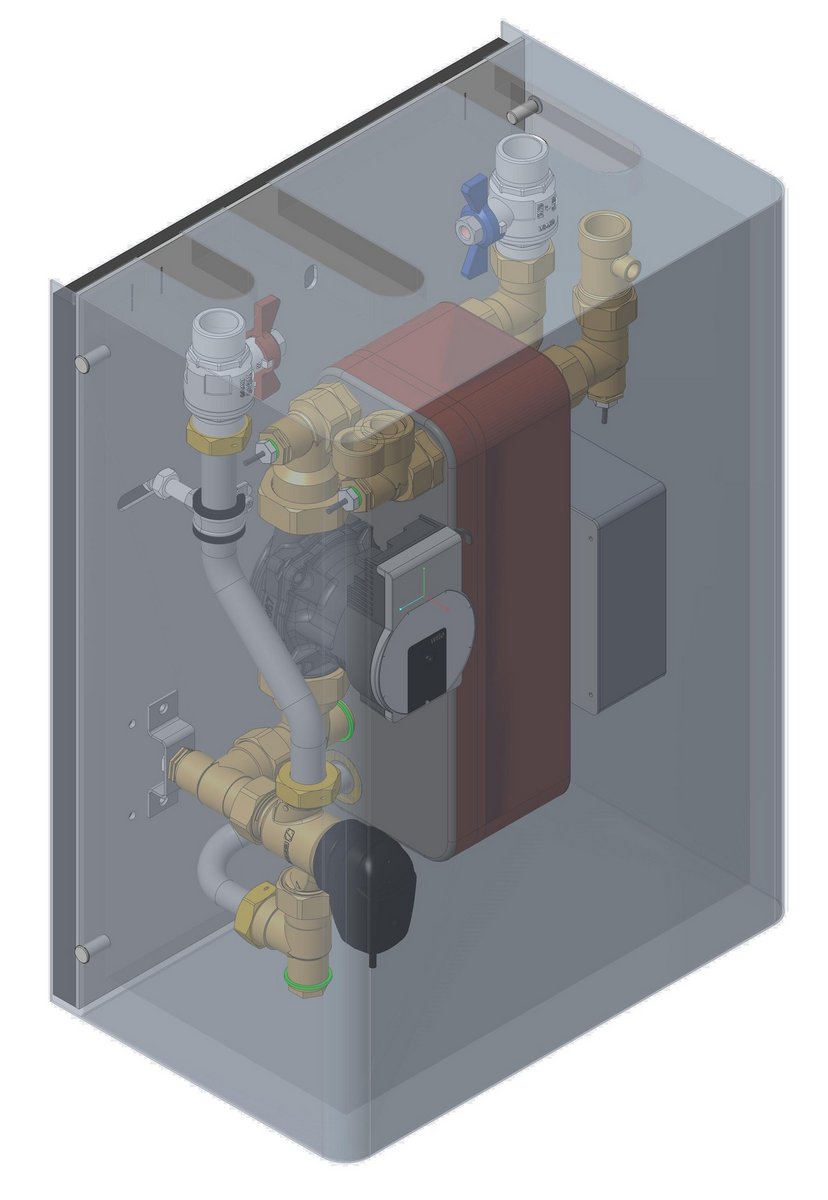

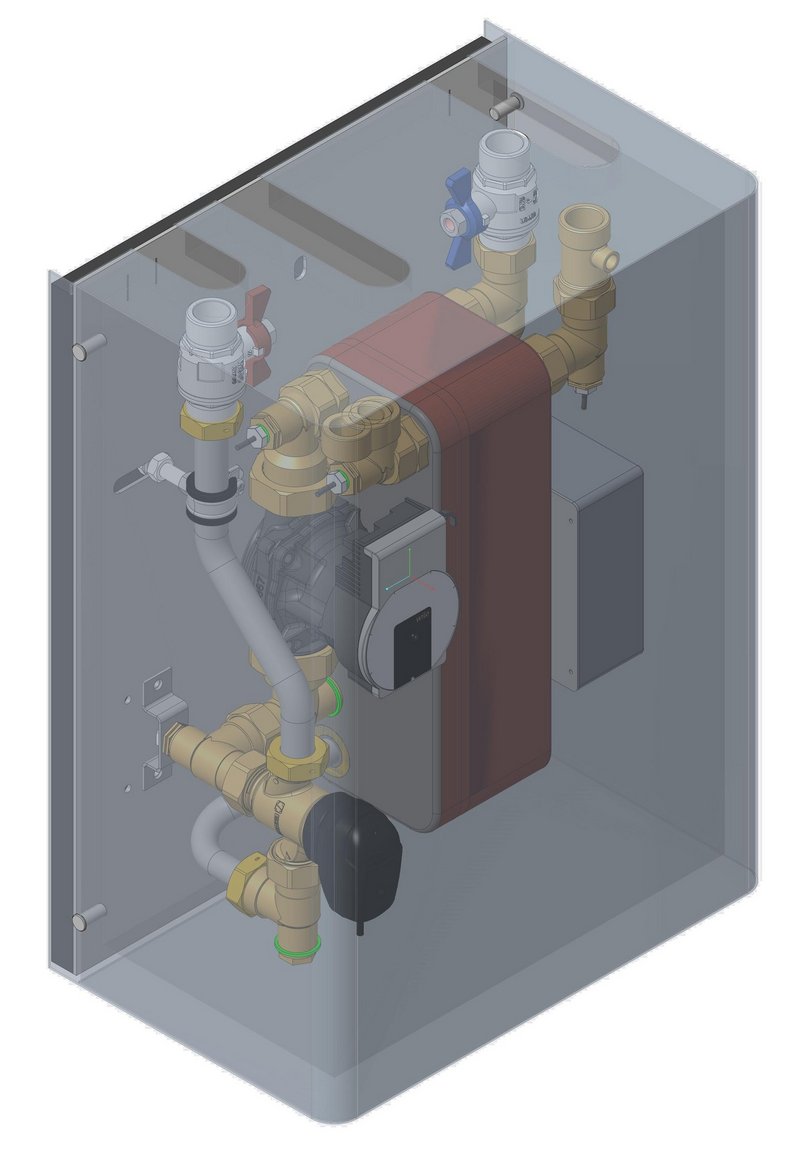

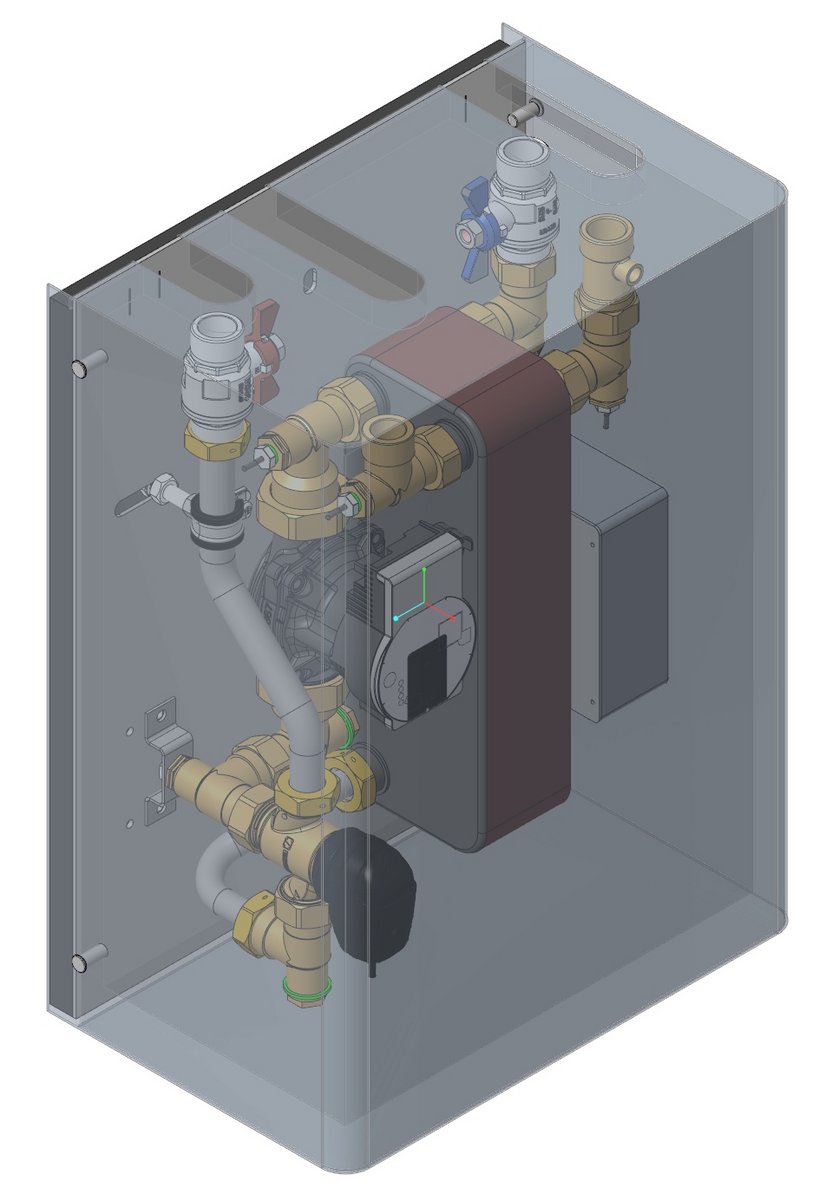

Aufbau:
- Integrierte, autarke Regelungseinheit
- Kupfergelöteter Edelstahlplattenwärmetauscher in U-Ausführung mit zusätzlichem Bypass- Stutzen
- Drehzahlgeregelte Ladepumpe (PWM)
- Gleitend regelndes Mischventil (PWM)
- Primärseitige, flachdichtende Absperrkugelhähne
- Wärmedämmung
Die Frischwasserstation kann optional um eine Zirkulationspumpe erweitert werden.
Installations- und Bedienungsanleitung auf Anfrage oder im Kundenportal
| FWS 30 | FWS 35 | FWS 40 | |
| Artikelnummer | 221600010 | 221600011 | 221600012 |
| Zapfleistung | 1,5-30l/min | 1,5-35l/min | 1,5-40l/min |
| Plattenzahl PWT | 30 | 34 | 42 |
| Zul. Betriebstemperatur | 2-95°C | 2-95°C | 2-95°C |
| Zul. Betriebsdruck | 10 bar | 10 bar | 10 bar |
| Anschlussgrößen | 1‘‘ flachdichtend | 1‘‘ flachdichtend | 1‘‘ flachdichtend |
| Abmessungen (BxHxT) | 400x550x260mm | 400x550x260mm | 400x550x260mm |
| Gewicht | 17 kg | 18 kg | 19 kg |
Grenzwerte Trinkwasser Grenzwerte beachten gem. Betriebsanleitung S.19 – u.a. Wasserhärte ≤15°dH
Vorteile:
- Hocheffizienter kupferverlöteter Edelstahlplattenwärmetauscher mit angepasster thermischer Länge in U-Ausführung
- Gewährleistung einer maximal effektiven Wärmeübertragung
- Sehr niedrige Rücklauftemperaturen in den Pufferspeicher
- Eignung somit auch für die speziellen Anforderungen in Niedertemperatur-Wärmenetzen
- Zusätzlicher Bypass-Stutzen ermöglicht eine Beimischung aus der Mittelzone des Edelstahlplattenwärmetauschers
- Zusätzliche Effizienzerhöhung
- Geringe Verkalkungsneigung durch Reduktion der Wärmetauscher-Eintrittstemperatur
- Drehzahlgeregelte PWM-Ladepumpe + PWM-Mischventil + 4 Temperaturfühler
- Schnelle und exakte Einstellung der Soll-Warmwassertemperatur ohne Überschwingen
- Maximale Montage- und Wartungsfreundlichkeit

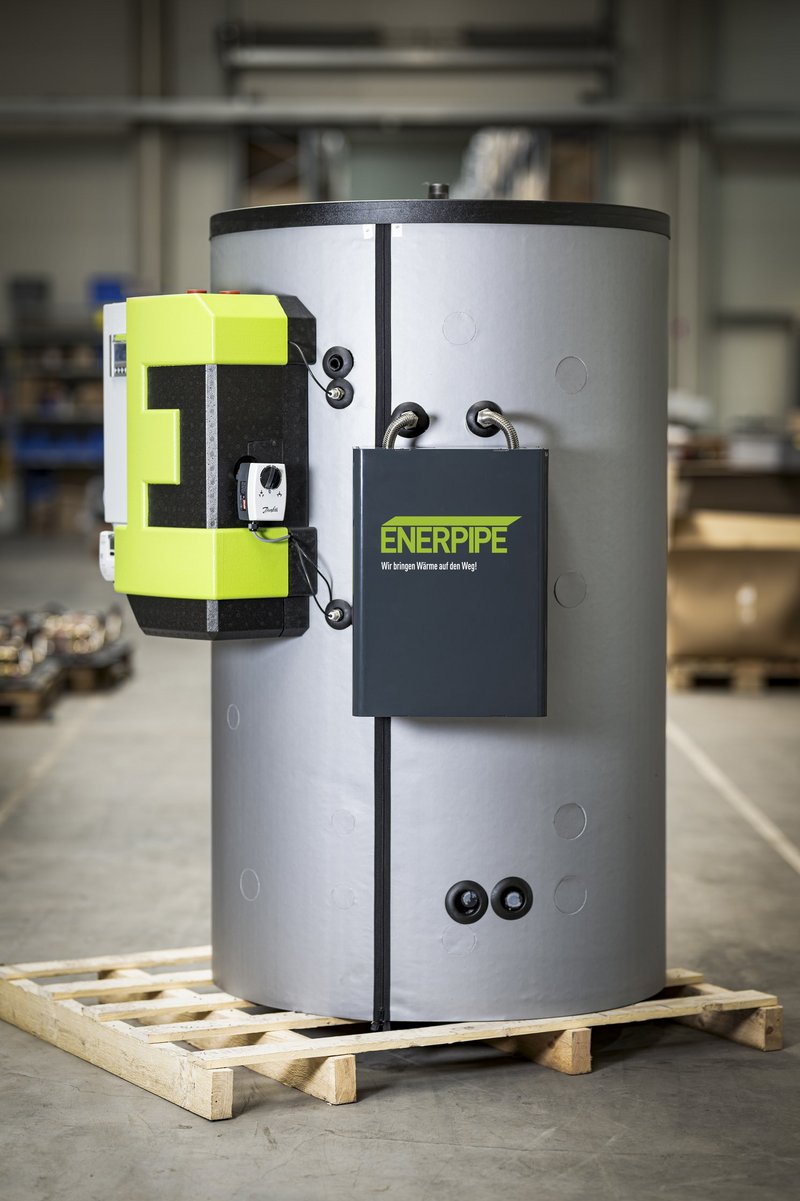

- Montage am ENERPIPE-Speicher oder wandhängend möglich
- Steckerfertige Montage
- Alle Verbindungen flachdichtend
- Kompakter, platzsparender Aufbau
- Hohe Druckbeständigkeit - Nenndruck PN10
