Übergabestation Hochtemperatur

Ihre Vorteile auf einen Blick

Temperaturbeständigkeit 140 °C
Entleeren des primären Schmutzfängers über eingebauten KFE-Hahn
Kompaktes Design
Optimierte Wärmeübertragung für hohe Grädigkeit
Integrierter Schaltschrank für elektronischen Regler und Klemmplatinen
An den Regler lassen sich Heizkreise und Warmwasserbereitung anschließen
Erweiterbar mit einem Verteiler für weitere Heizkreise
Konstruktion wandhängend oder auf Rahmen
Exakte Verbrauchserfassung durch integrierten Wärmezähler (optional)
Vielzahl von Anschlussvarianten
Anschlussfertig im Auslieferungszustand
Schnelle Montage
Nach GEG wärmegedämmt

Temperaturbeständigkeit 140 °C, für Leistungen zwischen 15 und 80 kW

Die Übergabestation ist das Bindeglied zwischen der Fern- oder Nahwärmeleitung und der Hausanlage. Wird die Heizungsanlage von Gas- bzw. Heizölbetrieb auf Wärmenetzversorgung umgestellt, ersetzt die Übergabestation den Gas- bzw. Heizölkessel. Die Übergabestation kann auch mit der bestehenden Anlage kombiniert werden.

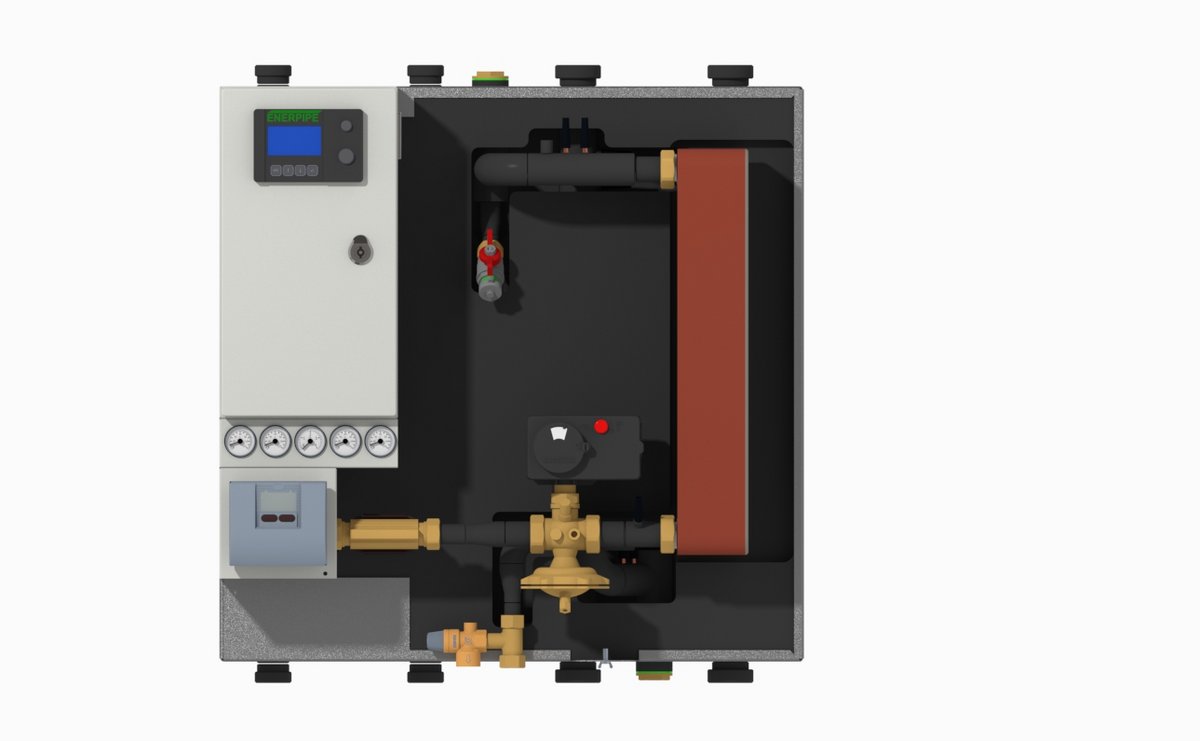

Durch den Plattenwärmeüberträger der Station ist die Hausanlage vom Wärmenetz getrennt. Alle Rohranschlüsse befinden sich oben und unten an der Station. Der Anschluss an die Heizungsanlage kann ohne weiteren Aufwand erfolgen.

Dank integriertem KFE-Hahn lässt sich der primäre Schmutzfänger schnell und einfach entleeren.

Falls kein Platz vorhanden ist, oder aufgrund anderer Gegebenheiten kein Nahwärmepufferspeichersystem verbaut werden kann, ist die Installation einer Übergabestation möglich. Es muss darauf geachtet werden, dass die Rohrdimensionierung (des Wärmenetzes für die nur mit einer Übergabestation ausgerüsteten Gebäude) größer ausfallen kann.

MAXIMALE WÄRMEDÄMMUNG

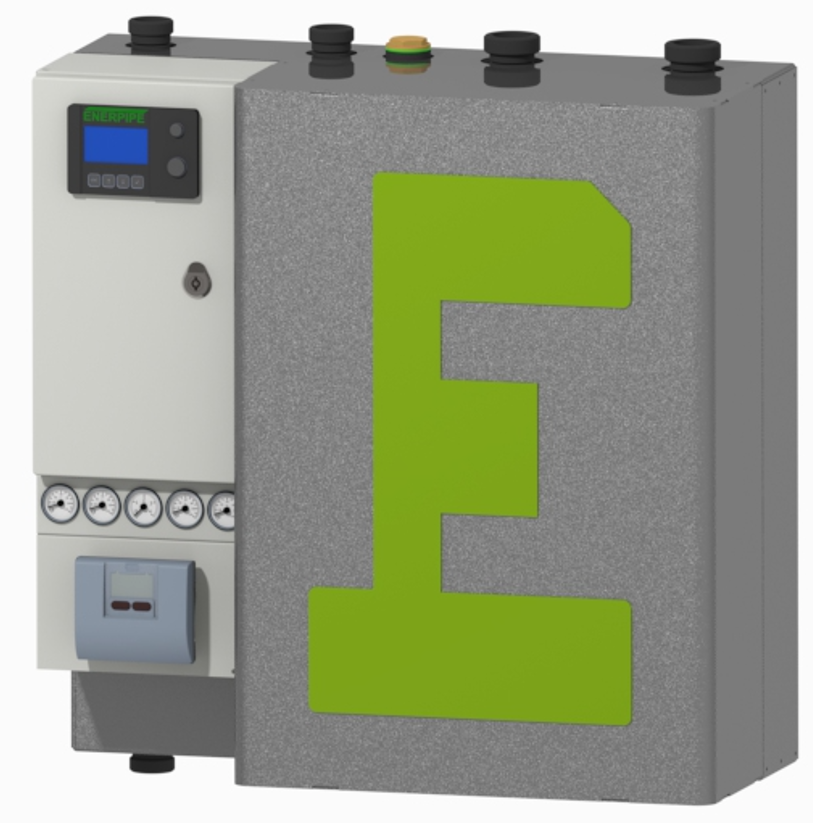

Rohrleitungen und Komponenten sind in einem Blechaufbau eingerahmten Gehäuse aus PUR-Schaum untergebracht. Die Bauweise entspricht der Vorschrift nach dem aktuellen GEG (Gebäudeenergiegesetz).

KOMPAKTE BAUWEISE
Die Anlagen sind äußerst kompakt und leicht, mechanisch stabil und bestechen durch einfaches Handling. Alle Komponenten sind nach Abnahme der Haube frei zugänglich.

INDIVIDUALISIERBAR
In unserer Übergabestation können auch Regler und Komponenten anderer Hersteller werksseitig integriert werden.

Nah- und Fernwärmeanschluss Primärseite:

Anschlüsse (oben und unten flachdichtend)
Schmutzfänger
Volumenstromregler
Stellantrieb (elektrisch, ohne Notstellfunktion)
Passstück für Wärmezähler
2 Thermometer

Heizung Gebäude:

Anschlüsse (oben und unten flachdichtend)
Edelstahlplattenwärmeübertrager
Vorlauftemperaturfühler
Sicherheitsventil 3 bar
Schmutzfänger
2 Thermometer
Anschluss MAG

Regelung Gebäude

Heizungsregler (ein Heizkreis und Brauchwasserbereitung)
Modular erweiterbar
Individuelle außen- und oder raumtemperaturabhängige Regelung
Außentemperaturfühler
Schaltschrank mit Platzreserve

Komfort/Sicherheit

Vielzahl von Anschlussvarianten
Exakte Verbrauchserfassung durch integrierten Wärmezähler (optional)
An den Heizungsregler lassen sich Heizkreise und Warmwasserbereitung anschließen
Anschlussfertig im Auslieferungszustand
Schnelle Montage
Wärmegedämmt nach GEG
