Niedertemperatur-Nahwärmepufferpeicher
Ihre Vorteile auf einen Blick
- Maximale Effizienz bei niedriger Netztemperatur
- Effektive Schichtladung durch Direktbeladung
- Hocheffizienter Wärmetauscher
Höchste Effizienz bei niedrigen Netztemperaturen mit Primärspeichertechnik
Die Transformation der Wärmenetze ist in vollem Gang. In Bestandswärmenetzen wird versucht die Vorlauftemperaturen abzusenken, um mögliche Niedertemperaturabwärmequellen nutzen oder auf Wärmeerzeuger wie Solarthermie oder Wärmepumpen setzen zu können. Geringe Netzvorlauftemperaturen haben zur Folge, dass besondere Anforderungen an die Übergabetechnik gestellt werden, um effiziente Wärmeübertragung realisieren zu können. ENERPIPE hat hierfür spezielle Übergabetechniken entwickelt, die einen wirtschaftlichen und effizienten Betrieb sicherstellen:
Niedertemperatur-Nahwärmepufferspeicher NHP, NÜP und NÜGS
Der NHP-Pufferspeicher wird direkt mit Primärwasser gefüllt, wodurch Wärmeverluste minimiert werden können. Das Heizungswasser des Gebäudes wird hingegen über den integrierten Wärmetauscher geführt und dabei erwärmt. Der dickwandige Pufferspeicher ermöglicht dabei Netzdrücke bis zu 10 bar. Zudem kann für eine Brauchwassererhitzung mittels Frischwasserstation direkt das Primärwasser verwendet werden (keine Grädigkeit). Hierbei wird bei hohen Netzdrücken die ENERPIPE Frischwasserstation empfohlen, da diese ebenfalls eine Druckbeständigkeit von 10 bar aufweist.
Beide Systeme ermöglichen zudem die Integration weiterer Wärmequellen in das Wärmenetz, wie Wärmepumpen oder Solarthermie, im Bereich der Wärmeerzeugung und bieten flexible Lösungen für moderne Energiesysteme.

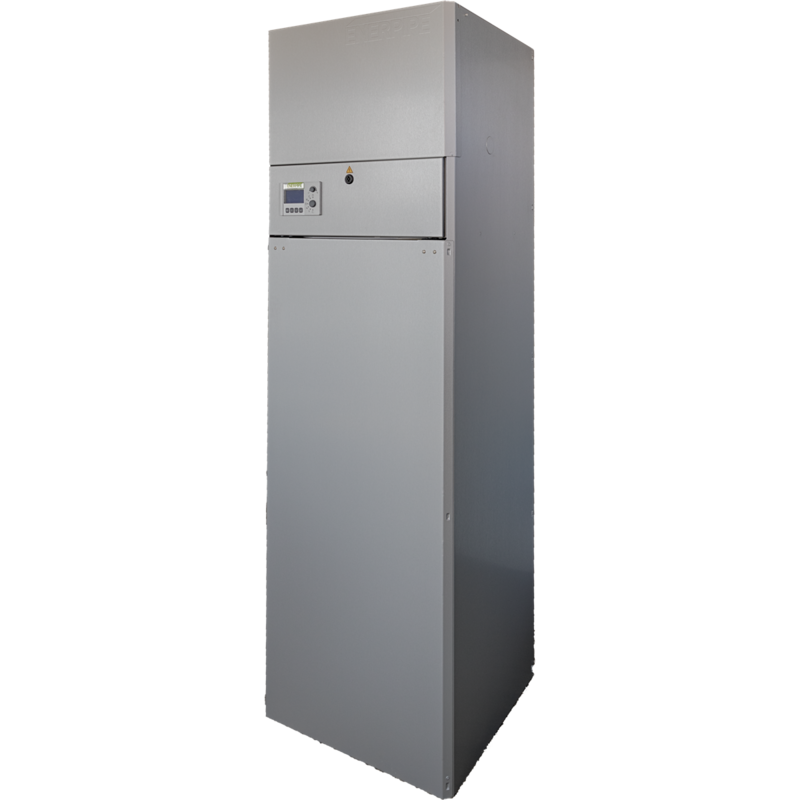

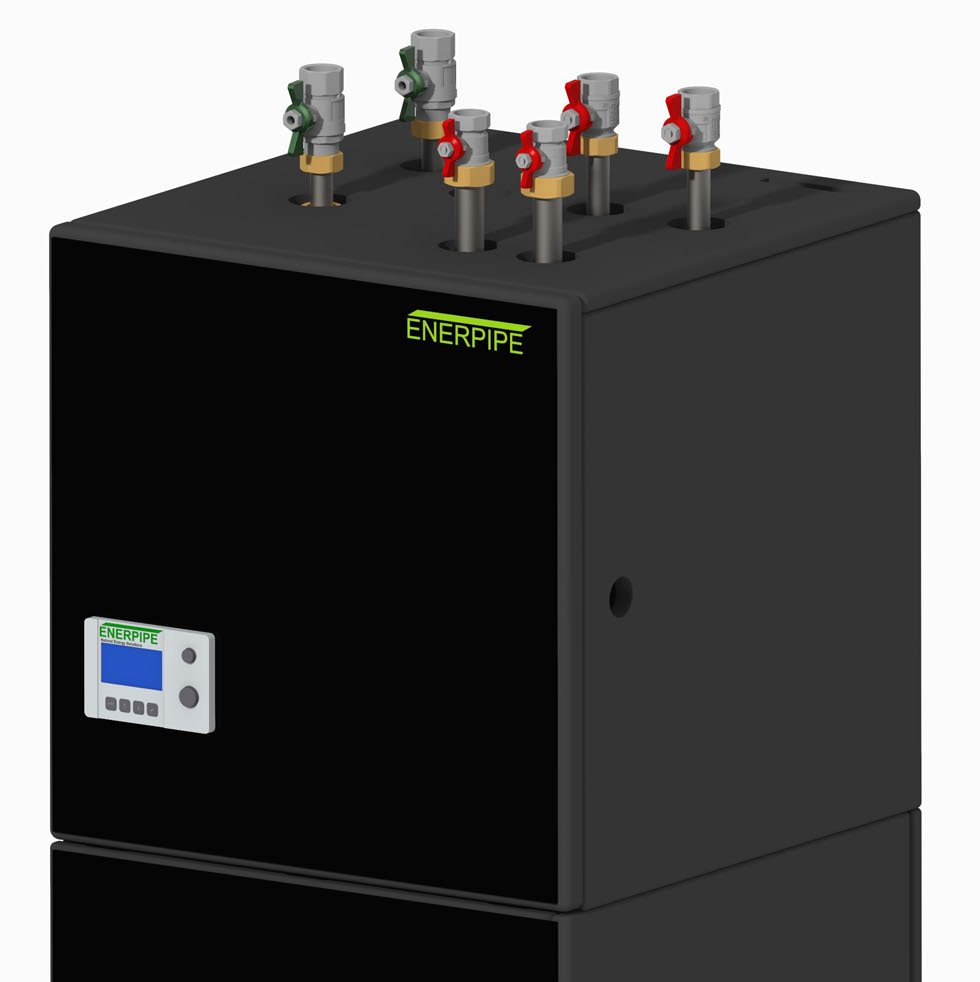

CaldoTHERM
Unser „Kleiner“ hat es in sich: voller Komfort bei geringem Platzbedarf. Der Nahwärmekompaktspeicher stellt eine vollwertige Lösung zur Wärmeversorgung dar und zeigt, wie im Neubau platzsparend und kostengünstig an ein Wärmenetz angeschlossen werden kann.
Funktionsweise des CaldoTHERM:
Der Pufferspeicher wird mit Primärwasser beladen (Wasser aus der Heizzentrale). Am Speicher kann die Friwa direkt angeschlossen werden, somit kann eine effiziente Warmwassererwärmung erreicht werden. Es gibt keine doppelte Grädigkeit. Im Neubau wird mit niedrigen Vorlauftemperaturen gefahren. Um trotzdem eine effiziente Warmwassererwärmung zu erreichen und möglichst Wärmeverluste zu vermeiden, setzt man auf dieses Speicherkonzept.
IHRE VORTEILE
BEI NIEDERTEMPERATUR-NAHWÄRME-PUFFERSPEICHERN
MAXIMALE EFFIZIENZ BEI NIEDRIGER NETZTEMPERATUR
Durch den Entfall der Wärmetauscher-Grädigkeit bei Pufferbeladung und Warmwasserbereitung (NHP) werden niedrigere Vor- und Rücklauftemperaturen im Wärmenetz erreicht. Warmwasser steht schneller zur Verfügung. Dies reduziert Netzverluste und senkt die Betriebskosten.
EFFEKTIVE SCHICHTLADUNG DURCH DIREKTBELADUNG
Der NHP wird direkt mit Primärwasser befüllt. Eine effiziente Schichtladung verhindert Verwirbelungen und Zirkulationen im Pufferspeicher und minimiert dadurch unnötige Wärmeverluste. Der robuste Pufferspeicher ist dabei für Netzdrücke bis zu 10 bar ausgelegt.
Bei der Variante NÜP, der insbesondere bei höherem Wärmeabsatz eingesetzt wird, erfolgt die Wärmeübergabe außerhalb des Pufferspeichers. Ein speziell ausgelegter Plattenwärmetauscher sorgt dabei für eine effiziente Wärmeübertragung und reduziert gleichzeitig die Wärmeverluste.
HOCHEFFIZIENTER WÄRMETAUSCHER
Der NÜP verfügt über einen hocheffizienten Plattenwärmetauscher, der niedrige Vor- und Rücklauftemperaturen im Wärmenetz ermöglicht. Dies reduziert die Netzverluste und
trägt insgesamt zur Senkung der Betriebskosten bei. Dieser Pufferspeicher ist speziell für Anwendungen mit höherem Wärmebedarf konzipiert. Hier erfolgt die Wärmeübertragung außerhalb des Pufferspeichers über einen hocheffizienten Plattenwärmetauscher. Diese Bauweise gewährleistet ebenfalls niedrige Systemtemperaturen und minimiert die Netzverluste.
ALLES UNTER EINEM DECKEL
Der CaldoTHERM ist die Lösung für Neubaugebiete und Niedrigenergiehäuser. Seiner Verwendung in Mischnetzen mit Bestands- und Neubauten steht deswegen nichts entgegen. Der CaldoTHERM ist eine vollwertige Übergabetechnik in Wandschrankgröße inklusive FriWa für die Warmwasserbereitung. Darüber hinaus sind alle, für die Sekundärseite notwendigen Komponenten, wie Ausdehnungsgefäß und Heizkreisgruppe samt Regler integriert.
AUFBAU NHP
- Hochleistungspufferspeicher mit integriertem Glattrohrwärmetauscher, Übergabeeinheit und Frischwasserstation
- Zwei sekundärseitige Anschlussstutzen (1“ AG flachdichtend)
- Heizkreis-Integration
- Boilerbetrieb als Alternative zur Frischwasserstation
- Integration von weiteren Heizquellen (z.B. Wärmepumpe, Solarthermie, EnerHEAT light)
AUFBAU NÜP
- mit Niedertemperatur-Übergabestation (NÜGS), Pufferspeicher und Frischwasserstation
- Pufferspeicher-Ausführung unverändert zu bewährtem ÜP-Speicher
- Heizkreis-Integration
- Boilerbetrieb als Alternative zur Frischwasserstation
- Integration von weiteren Heizquellen (z.B. Wärmepumpe, Solarthermie, EnerHEAT light, Solarwärmetauscher)
AUFBAU CALDOTHERM
ÜBERGABEEINHEIT
- Schmutzfänger im Primärvorlauf
- 3-Wege-Umschaltkugelhahn gibt den Weg durch den Puffer erst frei, wenn die definierte primäre Vorlauftemperatur erreicht wird
- Volumenstromregler mit Motorstellventil für den hydraulischen Abgleich im Wärmenetz
- Wärmemengenzähler Qp1,5; DN20; Baulänge 110mm
HEIZKREISEINHEIT
- Heizungsumwälzpumpe für die Fußbodenheizung oder Heizkörper im Gebäude
- Schwerkraftbremse um Fehlzirkulationen zu vermeiden
- 3-Wege-Mischer für Regelung der eingestellten Vorlauftemperatur im Heizkreis
- Kugelhähne im Vorlauf und Rücklauf
- Sicherheitsventil
- Manometer zur Druckanzeige
- Kesselfüll- und Entleerungshahn
- Membran-Ausdehnungsgefäß zur Aufnahme des erwärmten ausgedehnten Heizungswassers
TRINKWASSEREINHEIT
- Hygienische Trinkwarmwasserbereitung mittels integrierter Frischwasserstation
- Gewünschte Warmwassertemperatur über Bedienteil einstellbar
- Energieeffiziente Regelung mittels elektronischem Mischventil sowie drehzahlgeregelter Hocheffizienzpumpe
- Primärseitig Kugelhähne zur leichten Reinigung und Wartung des Wärmetauschers
PUFFERSPEICHEREINHEIT
- 250 Liter Pufferspeichervolumen zur Speicherung des Primärheizungswassers
- Rohrwendelwärmetauscher zur effizienten Übertragung der Wärme an das Heizungswasser
- Komplett eingeschäumter Pufferspeicher für geringste Wärmeverluste
- 3 Speicherfühler
- Die Dämmung des Pufferspeichers ist mit Polyurethan Hartschaum mit einer Dichte von 45,7 kg/m³ ausgeführt. Die Wärmeleitfähigkeit beträgt 0,025 W/(mK).
SICHERHEITSTEMPERATURWÄCHTER
- Überwachung der Heizkreistemperaturen bei Fußbodenheizung
- Abschaltung der Umwälzpumpe zum Schutz des Fußbodens
